『直下率２』

昨日の直下率に引き続き、今日もその話を進めます。

2階の壁の直ぐした（直下）に壁があるということは、２階梁が直下の壁の中の柱で受けるということになります。

無いと言うことは、２階のその壁は２階床梁で加重を受けることになります。

というとなるとその２階梁は２階の壁の重さとそこに乗ってきている（負担している）屋根の重さも受けていることになります。

従って、２階梁には必要な断面寸法を確保する必要があります。

怖いのは、直下に壁のない梁が、柱につながっていればいいのですが、さらに直下に壁のない２階梁に乗るという間取りが意外と多いのです。

『直下率』

皆さんは　「直下率」　という言葉をご存じでしょうか？

家のプランを考えるとき、１階の間仕切り壁と２階の間仕切り壁とはなるべく重なるように計画します。

在来軸組構法では、他の構法より２階を安易に１階の上に配置している例が多いと聞きます。

無理な伏せ図作成すると、梁がたわみ地震時に大きな事故に至ることがあります。

事故まで至らなくても、床の不陸や建具の開閉の不具合なども多く発せしてきます。

２階のお部屋の巾木の下が空いてくるなどというのはその例です。

そこで直下率チェックを行います。

『液状化現象』

もう大変有名になった『液状化現象』　ここでもう一度勉強してみましょう。

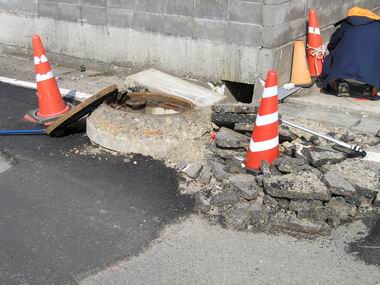

この写真は、私が能登半島地震を見て回った時の輪島市門前地区で見つけた液状化現象です。

液状化で、マンホールが浮いてしまっています。

『静岡県建築構造設計指針・同解説２００９年度版　改訂講習会参加』

今日は午後からアクトコングレスセンターで、「静岡県建築構造設計指針・同解説２００９年度版」　改訂講習会に参加してきました。

静岡県では、昭和５４年に大規模地震対策特別措置法に基づく地震防災対策地域に指定されて以来、「静岡県建築構造設計指針・同解説」等により建築物の安全に取り組んできました。

この指針は建築基準法とは違い、建築基準法に示されていない、さらに細かい部分の考え方・基準が細かく示されています。

今日の講習会には静岡県西部の建築士３００名が集まりました。

『木造住宅耐震補強のテクニック』

今日は、昼からの研修に、齋藤君と連れだって三島市商工会議所まで行ってきました。

山辺豊彦先生の「木造住宅耐震補強のテクニック」という研修会です。

山辺豊彦先生は、木造住宅の構造関係では大変有名な方です。

私は、今回山辺先生の研修会に参加するのは２回目となります。

『大空間設計の秘密』

昨日上棟のＳ様邸では、一つの秘密を持っています。

リビングに大空間を設けるために、秘策をとりました。

一般的に、リビング・ダイニング・キッチンを大部屋として設計すると、そこに壁量が足りなくなります。

要するに、筋交いのある壁が少なくなり、建物の堅さの芯が偏ることになって、構造上の低下の原因を作ってしまいます。

いわゆる偏心が大きくなるとも言います。

そこで、柱・梁にある開口フレームを抱かせることで、そこに壁倍率が取れるようになり、ある程度の解決ができるのです。

その秘策を、Ｓ様邸では採用しました。

『不同沈下』

今日から少しずつ、地盤沈下の知識を紹介します。

まずは「不同沈下」

家を支える地盤の特定の部分だけが、建物の重さで沈んでしまって、建物が傾いてしまう現象をいいます。

こうなると、壁の開口部からヒビが入ったり、扉や窓が閉まりにくくなったりします。このように、建物にも大きな影響がでます。

住む人の生活に大きな支障をきたすだけでなく、その問題で、精神的に大変な負担を受けることになります。

『直下率』

構造の安全を確認するチェック項目の中で『直下率』と言うものがあります。

壁の直下率

２階の間仕切り線のうち、１階の間仕切り線に一致する割合

柱の直下率

２階の柱のうち、１階の柱に一致する割合

説明すればこのような内容です。

私が木造の家の計画を立てるときは、必ず方眼紙（９１０グリッド専用方眼紙）を使い計画を立てています。

照明台（アクリル板の下にＬＥＤ照明が施してあり、アクリル台に図面を乗せ、光を付けると下からの光で、図面を重ねたときに複数の図面を透かしあわせることができる台です）に１階と２階の方眼紙を重ね合わせ、直下率を素早く確認できるためです。

『壁倍率１とは何か』

皆さん、　『壁倍率』という言葉を聞いたことがあるでしょうか。

建築設計では基本中の基本的な用語です。

壁倍率とは、耐力壁（筋交いの入った壁など）に作用する水平方向に作用する抵抗力（水平耐力のことです）を表す指標で、数値が大きいほど強い壁と言えます。

その数値は１倍、２倍というように、何倍という表現で示します。

『耐力壁の抵抗のメカニズム』

マッチ箱は外箱だけだと簡単に潰れてしまいます。しかし中身を入れると潰れにくくなるのはみなさんお分かりですね。

建物も同じで、壁がなく柱・梁だけの状態では、水平方向に押されると、小さな力でも大きな変形を起こします。

この変形を最小限に留めるのが耐力壁です。
